FZJ-8 Поворотная подставка для двигателя или откидная рама двигателя

ONE，Производительность и конструкция оборудования

Эта откидная рама подходит для переворота двигателя Weichai, серии Cummins ISM, серии Cummins B, серии Cummins C, на откидной головке из дерева 6114, которую пользователь может сделать самостоятельно. Откидная рама подходит для демонтажа, тестирования, очистки и обслуживания горизонтально расположенных двигателей крупногабаритных грузовых автомобилей. Оборудование для механической трансмиссии, электрическое управление, простота в эксплуатации, гибкое вращение, низкий уровень шума, отсутствие загрязнения и другие характеристики являются идеальным оборудованием для технического обслуживания автомобилей.

Оборудование в основном состоит из основной коробки, крепежной пластины двигателя, шасси оборудования и так далее.

ДВА. Метод работы оборудования:

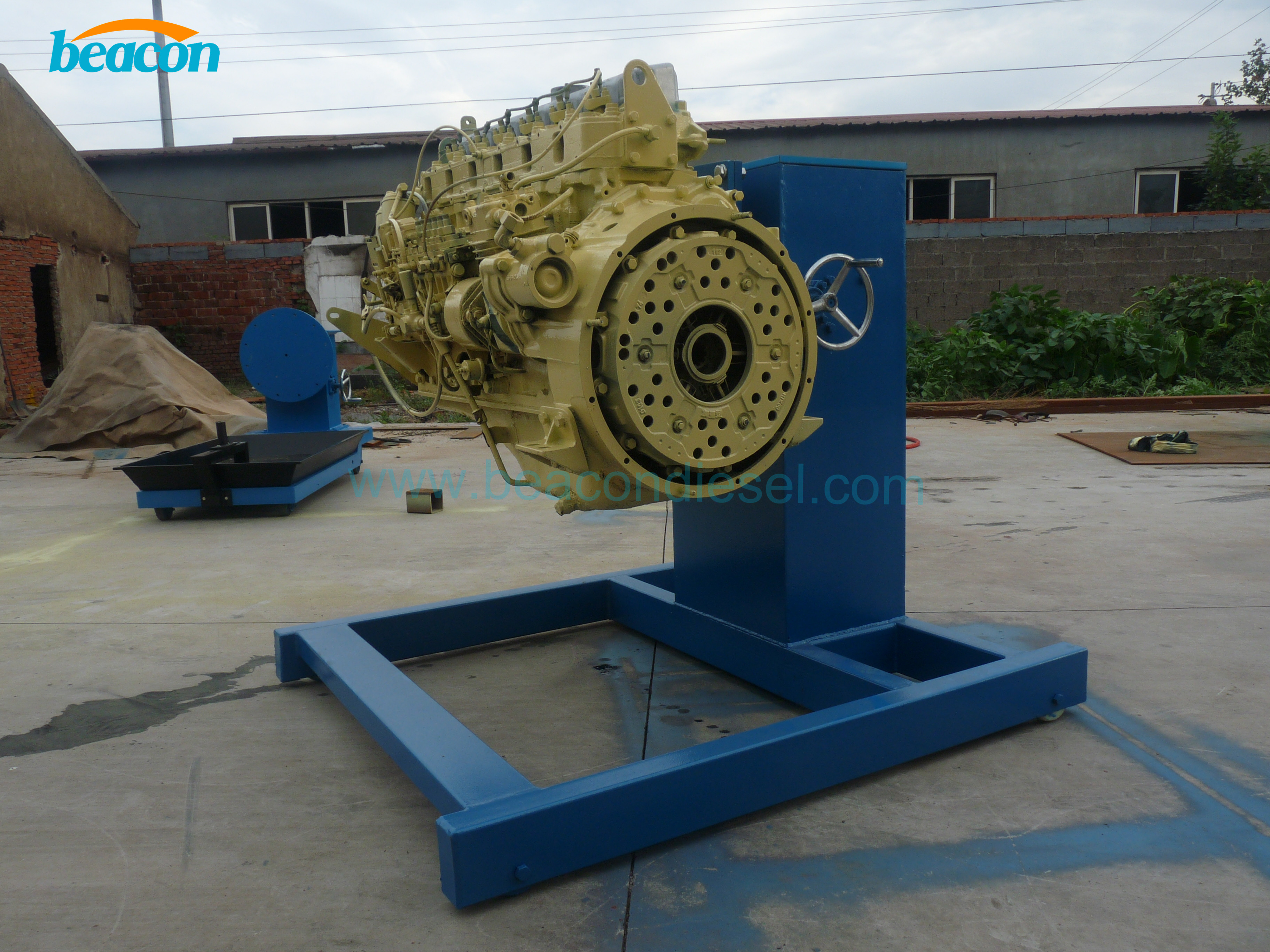

1, в большом, ремонт или ремонт, необходимость разборки или сборки двигателя. Переворот двигателя был настроен для завершения работы. Он состоит из кронштейна и поворотной головки, со стороны радиатора цилиндра двигателя отверстия соединительного винта, с болтом к двигателю и соединением с откидной головкой, может поворачиваться на 360 градусов, тем самым выполняя задачи по разборке и сборке двигателя.

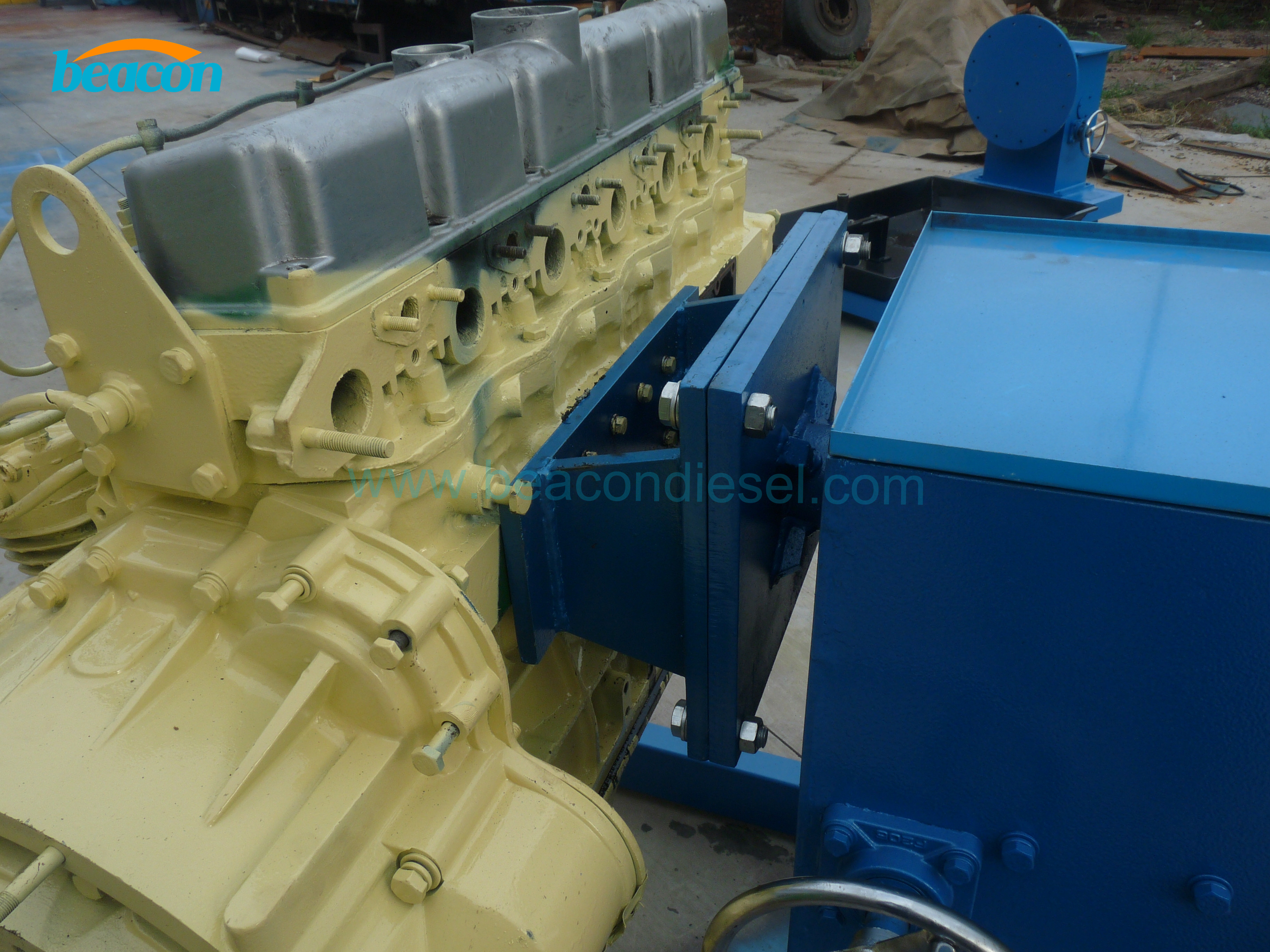

2, двигатель был поднят на неподвижную пластину откидной рамы, неподвижная пластина повернута в положение с постоянным положением отверстия для крепежного винта двигателя, а затем с помощью болта соедините двигатель и неподвижную пластину вместе. Если установленный размер установки двигателя не соответствует установочному диску, пользователь должен установить установочный диск в соответствии с монтажным отверстием двигателя, а затем зафиксировать его с помощью установочной пластины оборудования.

3, поверните маховик, чтобы повернуть двигатель на необходимый рабочий угол, после чего двигатель можно будет разобрать и провести техническое обслуживание.

Двигатель и монтажная плита должны быть надежно соединены для снятия подъемного троса или кронштейна вилочного погрузчика. Прежде чем двигатель и фиксирующая пластина будут отсоединены, их необходимо поднять с помощью подъемного троса или вилочного погрузчика.

Устройство должно быть размещено на ровной поверхности и закреплено дюбелями. Когда оборудование для разборки двигателя, техническое обслуживание, следует проверить шасси оборудования, должно быть надежное приземление.

4. Части червячной коробки передач и регулировка винта должны регулярно заполнять нужное количество смазочного масла.

Три、 Основные технические параметры оборудования

1, высота центра шпинделя: 900 мм

2, максимальная нагрузка: 2000 кг

3, весь вес: 300 кг
